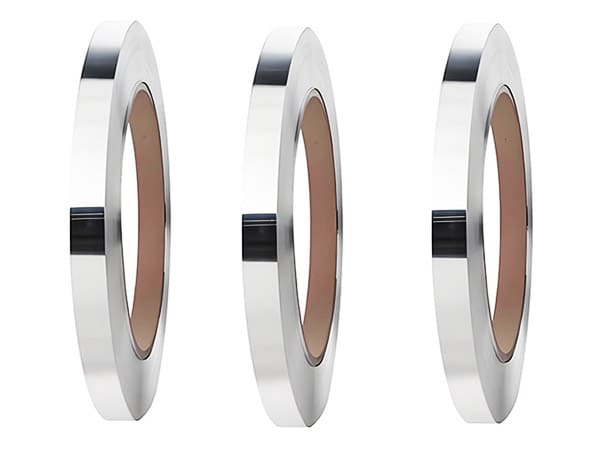

1350 O aluminijasta folija za navijanje transformatorja
1. Uvod
1350 O aluminijasta folija za navijanje transformatorjaje visoko{0}}električno{1}}čist aluminijast material, posebej zasnovan za proizvodnjo transformatorskih tuljav.
Z vsebnostjo aluminija najmanj 99,5 % in električno prevodnostjo, ki običajno presega 61 % IACS, ponuja optimalno ravnotežje med prevodnostjo, sposobnostjo oblikovanja, lahkimi zmogljivostmi in stroškovno učinkovitostjo.
Popolnoma žarjen O temper zagotavlja odlično fleksibilnost in raztezek, kar omogoča navijanje folije v transformatorske tuljave z minimalnim tveganjem razpok, deformacij ali poškodb robov.
Tipična folija za navijanje transformatorja je na voljo v debelinah od 0,20 mm do 4,00 mm in širinah do 1600 mm, zaradi česar je primerna za najrazličnejše izvedbe transformatorjev.
Njegova odlična odpornost proti koroziji, toplotna prevodnost in možnost recikliranja dodatno povečujejo njegovo vrednost v sodobnih projektih električne infrastrukture.
2. Razumevanje aluminijaste folije 1350 O za navijanje transformatorja
2.1 Kemična sestava zlitine 1350
Aluminijeva zlitina 1350 je visoko{1}}čista električna-aluminijeva zlitina, posebej zasnovana za uporabo v električnih prevodnikih.
Tipična kemična sestava:
| Element | Vsebnost (%) |
|---|---|
| Aluminij (Al) | Večji ali enak 99,50 |
| Silicij (Si) | Manjše ali enako 0,10 |
| Železo (Fe) | Manjše ali enako 0,40 |
| Baker (Cu) | Manjše ali enako 0,05 |
| Mangan (Mn) | Manjše ali enako 0,01 |
| Cink (Zn) | Manjše ali enako 0,05 |
| drugi | Vsak je manjši ali enak 0,03 |
Izjemno visoka vsebnost aluminija zagotavlja vrhunsko električno prevodnost in stabilno delovanje transformatorja.
Prednosti visoke čistosti
Nižji električni upor
Zmanjšane izgube energije
Izboljšano odvajanje toplote
Izboljšana dolgoročna-zanesljivost
Boljša doslednost prevodnosti
2.2 Pomen črke "O".
Oznaka "O" temper se nanaša na popolnoma žarjeno stanje.
Med proizvodnjo je aluminijasta folija podvržena nadzorovanemu žarjenju, da se odstranijo notranje napetosti, ki nastanejo med valjanjem.
Značilnosti O temper:
| Lastnina | Korist |
| Največja mehkoba | Lažje navijanje |
| Visok raztezek | Zmanjšano razpokanje |
| Nizka zaostala napetost | Izboljšana dimenzijska stabilnost |
| Odlična fleksibilnost | Boljše oblikovanje tuljav |
Pri navijanju transformatorjev je fleksibilnost bistvenega pomena, ker je treba folijo naviti v več plasti, hkrati pa ohraniti dimenzijsko natančnost.
2.3 Tehnične zahteve za navitje transformatorja
Folija za navijanje transformatorja mora izpolnjevati strožje zahteve kot običajna aluminijasta folija.
Učinkovito mora prevajati tok, se natančno prilegati zasnovi tuljave in preprečiti poškodbe izolacije.
Ključne zahteve vključujejo:
| Zahteva | Zakaj je pomembno |
|---|---|
| Visoka prevodnost | Zmanjša izgubo I²R in nastajanje toplote |
| Ozka toleranca debeline | Stabilizira upor in dimenzije tuljave |
| Natančna širina | Ohranja poravnavo plasti |
| Bur{0}}prosti rob | Preprečuje predrtje izolacije in kratke stike |
| Dobra ravnost | Podpira gladko napetost navijanja |
| Čista površina | Izboljša združljivost z izolacijskim papirjem, filmom ali smolo |
| Visoka duktilnost | Preprečuje pokanje med navijanjem |
| Stabilna oblika tuljave | Izboljša montažo in zanesljivost transformatorja |
3. Fizikalne in električne lastnosti 1350 O aluminijaste folije
Priljubljenost aluminijaste folije 1350 O je v veliki meri posledica njenih uravnoteženih električnih, toplotnih in mehanskih lastnosti.
| Lastnina | Tipična vrednost |
| Gostota | 2,70 g/cm³ |
| Električna prevodnost | Večji ali enak 61 % IACS |
| Upornost | 0,0282 Ω·mm²/m |
| Toplotna prevodnost | 230–235 W/m·K |
| Natezna trdnost | 60–95 MPa |
| Raztezek | Večji ali enak 25 % |
| Tališče | 660 stopinj |
Električna zmogljivost
Električna prevodnost neposredno vpliva na učinkovitost transformatorja.
Na primer:
Prevodnost bakra: 100% IACS
1350 prevodnost aluminija: 61–62 % IACS
Čeprav je prevodnost aluminija nižja, večji prerez-prevodnika učinkovito kompenzira, hkrati pa znatno zmanjša stroške materiala.
Prednost teže
Aluminij tehta približno:
65% manj kot baker
To občutno zmanjšanje teže zniža stroške transporta in poenostavi namestitev.
Toplotna zmogljivost
Dobra toplotna prevodnost omogoča učinkovito odvajanje toplote, pomaga transformatorjem vzdrževati varne delovne temperature in zmanjšuje toplotno staranje.
4. Proizvodni proces 1350 O aluminijaste folije za navitje transformatorja
Proizvodnja aluminijaste folije 1350 O vključuje več korakov za zagotavljanje visoke kakovosti in natančnih specifikacij:
4.1 Ulivanje
Ingoti-aluminija visoke čistosti se talijo in vlijejo v plošče.
Stroga kontrola sestave zlitine zagotavlja minimalno99,5 % vsebnost aluminija.
4.2 Vroče valjanje
Aluminijaste plošče se segrejejo in zvijejo v tanjše plošče.
Ta postopek izpopolni zrnato strukturo in pripravi material za nadaljnjo obdelavo.
4.3 Hladno valjanje
Listi so hladno{0}}valjani, da se doseže želena debelina, običajno med0,2 mm in 3,0 mm.
Hladno valjanje izboljša površinsko obdelavo in dimenzijsko natančnost.
4.4 Žarjenje
Folija je žarjena, da doseže temperaturo O, kar zagotavlja največjo duktilnost in mehkobo za aplikacije navijanja.
4.5 Rezanje in obdelava robov
Folija je razrezana na ozke trakove z natančnimi širinskimi tolerancami.
Robovi so zaobljeni ali odstranjeni, da se prepreči poškodba izolacijskih plasti med navijanjem.
4.6 Čiščenje površine in pakiranje
Folija se očisti in razmasti, da se zagotovi čista površina za lepljenje izolacije.
Zvitki so zapakirani z materiali, -odpornimi na vlago, ki preprečujejo oksidacijo med shranjevanjem in transportom.
5. Ključne tehnične zahteve za folijo za navijanje transformatorja
Kakovost robov
Kakovost robov je eden najpomembnejših varnostnih dejavnikov. Burne ali ostri robovi lahko prerežejo izolacijski papir ali film, kar povzroči nevarnost delne izpraznitve ali kratkega stika.
Številni proizvajalci transformatorjev imajo raje odstranjene, zaobljene ali skrbno zarezane robove.
Toleranca debeline in širine
Debelina vpliva na odpornost, proizvodnjo toplote in prostornino navitja.
Širina vpliva na poravnavo plasti in geometrijo tuljave. Slab nadzor dimenzij lahko povzroči neenakomerno navijanje, lokalne točke napetosti in nedosledno električno delovanje.
Površinska čistoča
Olje, prah in drobci aluminija lahko oslabijo izolacijski stik ali onesnažijo smolne sisteme.
Čista folija izboljša zanesljivost izolacije in videz navitja.
Ravnost in oblika tuljave
Dobra ravnost pripomore k gladkemu podajanju folije v stroje za navijanje.
Slaba ravnost lahko povzroči gube, teleskopiranje, neenakomerno napetost in deformacijo tuljave.
6. Specifikacije aluminijaste folije 1350 O za navitje transformatorja
| Parameter | Tipična zahteva |
|---|---|
| Ime izdelka | 1350 O aluminijasta folija za navijanje transformatorja |
| Zlitina | 1350 |
| Temper | O |
| Čistost aluminija | Večji ali enak 99,50 % |
| Debelina | Prilagojeno glede na zasnovo transformatorja |
| širina | Prilagojeno glede na stroj za navijanje |
| Prevodnost | Zahtevana je visoka električna prevodnost |
| Površina | Čisto, gladko,-nadzorovano |
| Kakovost robov | Nizek rob, brez robnih razpok; zaobljen rob neobvezen |
| Ravnost | Zahtevana visoka ravnost |
| Core ID | Prilagojeno |
| Pakiranje | Izvozna embalaža-odporna na vlago |
| Dokumenti | Potrdilo o preskusu mlina, poročilo o prevodnosti, poročilo o dimenzijah |
7. Zakaj izbrati aluminijasto folijo 1350 O za navijanje transformatorja?
Visoka električna prevodnost
1350 aluminij je zasnovan za prevodnike.
Njegova visoka prevodnost pomaga zmanjšati upor navitja in proizvodnjo toplote.
Odlična fleksibilnost pri navijanju
O temper daje foliji odlično duktilnost. To proizvajalcem transformatorjev pomaga pri gladkem navijanju tuljav, zlasti pri nizko-napetostnih folijskih navitjih, kjer se mora-široka folija enakomerno upogniti.
Lahek dizajn
Gostota aluminija je približno2,70 g/cm³, medtem ko je gostota bakra približno8,96 g/cm³.
Zaradi tega je aluminij veliko lažji, tudi če načrtovalci uporabijo večji-prerez za kompenzacijo manjše prevodnosti.
Prednost-cenovne učinkovitosti
Aluminij običajno nudi nižje stroške materiala kot baker.
Za mnoge distribucijske transformatorje je ta stroškovna prednost pomembna, zlasti če električna zasnova omogoča nekoliko večjo površino navitja aluminija.
Dobro odvajanje toplote
Aluminij ima visoko toplotno prevodnost. V navitjih iz folije široka površina prevodnika pomaga pri prenosu toplote na izolacijo in hladilne medije, kar podpira stabilen dvig temperature transformatorja.
8. Uporaba aluminijaste folije 1350 O za navijanje transformatorja
Zahvaljujoč visoki električni prevodnosti, odlični prilagodljivosti, lahkim lastnostim in stroškovni{0}}učinkovitosti,1350 O aluminijasta folija za navijanje transformatorjase pogosto uporablja v industriji prenosa in distribucije električne energije.
Zaradi njegove zmožnosti zagotavljanja zanesljivega električnega delovanja ob zmanjšanju stroškov materiala in transporta je postal prednostni prevodniški material za številne aplikacije transformatorjev.
Razdelilni transformatorji
Razdelilni transformatorji predstavljajo eno največjih področij uporabe aluminijaste folije 1350 O.
Ti transformatorji so odgovorni za zmanjšanje srednje{0}}napetostne električne energije iz električnih omrežij na nižje napetosti, primerne za stanovanjsko, komercialno in lahko industrijsko uporabo.
Mestna in podeželska elektrodistribucijska omrežja
Stanovanjski električni sistemi
Poslovne zgradbe
Komunalna infrastruktura
Industrijski parki
Močnostni transformatorji
Veliki močnostni transformatorji, ki se uporabljajo v transformatorskih postajah in prenosnih sistemih, zahtevajo materiale prevodnikov, ki lahko prenesejo znatne električne obremenitve in hkrati ohranjajo toplotno stabilnost.
Aluminijasta folija 1350 O je praktična rešitev za številne modele transformatorjev s srednjo- in visoko-zmogljivostjo.
Prenosne postaje
Objekti za proizvodnjo električne energije
Projekti povezovanja omrežij
Električna infrastruktura-uporabnega obsega
Suhi-transformatorji
Suhi-transformatorji se čedalje pogosteje uporabljajo v okoljih, kjer so prednostna naloga požarna varnost, varstvo okolja in nizko vzdrževanje.
Ti transformatorji se zanašajo na učinkovito toplotno upravljanje in visoko{0}}kakovostne vodnike za navijanje.
Transformatorji za obnovljivo energijo
Hitro širjenje projektov obnovljivih virov energije je povzročilo vse večje povpraševanje po zanesljivih in stroškovno-učinkovitih transformatorskih materialih.
Aluminijasta folija 1350 O se pogosto uporablja v transformatorjih, zasnovanih za sisteme obnovljive energije, zaradi ugodnega razmerja med zmogljivostjo in ekonomičnostjo.
Industrijski transformatorji
Veliko industrijskih objektov uporablja specializirane transformatorje za podporo proizvodne opreme, težkih strojev in procesnih operacij.
Za te zahtevne aplikacije je običajno izbrana transformatorska{0}}aluminijasta folija.
Proizvodnja jekla
Rudarska dela
Kemična obdelava
Proizvodnja cementa
Naftni in plinski objekti
Avtomobilska proizvodnja
Infrastruktura za polnjenje električnih vozil
Hitra rast polnilnih postaj za električna vozila (EV) spodbuja povpraševanje po distribucijskih in močnostnih transformatorjih.
Transformatorji z aluminijasto folijo zagotavljajo ekonomično rešitev za razširitev polnilnih omrežij ob ohranjanju zanesljive električne zmogljivosti.
Nastajajoče aplikacije
Ker se tehnologija transformatorjev še naprej razvija, aluminijasta folija 1350 O najde nove aplikacije v:
Vetrne elektrarne na morju
Mikromrežni sistemi
Vodikova energetska infrastruktura
Visok{0}}učinkovita omrežja za shranjevanje energije
Električni sistemi zelene gradnje
9. 1350 O Aluminijasta folija v primerjavi z drugimi materiali
Izbira materiala za navijanje vpliva na učinkovitost transformatorja, velikost, težo, ceno, dvig temperature, možnost izdelave in dolgoročno-zanesljivost.
1350 O aluminijasta folija za navijanje transformatorjase pogosto primerja z bakreno folijo in drugimi razredi aluminija, kot so 1050, 1060 in 1070.
Vsak material ima svoje prednosti, prava izbira pa je odvisna od električne zasnove, prostorskih omejitev, ciljnih stroškov, načina navijanja in izolacijskega sistema.
| Material | Glavne prednosti | Omejitve | Najbolj{0}}primerne aplikacije |
|---|---|---|---|
| 1350 O aluminijasta folija | Visoka prevodnost, mehkoba, dobra duktilnost, lahek, stroškovno-učinkovit | Zahteva večji prerez-kot baker za enako odpornost | Navitja transformatorske folije, nizko{0}}napetostna navitja, reaktorji |
| 1050 aluminijasta folija | Dobra sposobnost oblikovanja, široko dostopen, ekonomičen | Prevodnost je lahko nižja od električne-razreda 1350 | Splošni električni deli, manj zahtevna navitja |
| 1060 aluminijasta folija | Višja čistost od 1050, dobra prevodnost, dobra duktilnost | Lahko stane več kot 1050/1350, odvisno od trga | Električna folija, kondenzatorska folija, izbrane aplikacije navitij |
| 1070 aluminijasta folija | Večja čistost in večji potencial prevodnosti | Višji stroški, strožji viri | Visok{0}}zmogljive električne aplikacije |
| Bakrena folija | Odlična prevodnost, kompaktna velikost vodnika, močna mehanska zmogljivost | Težko, drago, z večjo gostoto | Kompaktni transformatorji, visoko{0}}učinkovite vrhunske zasnove |
| Bakrena žica | Zrel dizajn, odlična prevodnost, prilagodljive možnosti navijanja | Manjša izkoriščenost prostora pri nekaterih nizko-napetostnih visoko-izvedbah | Konvencionalna navitja transformatorja |
| Aluminijasta žica | Ekonomičen in lahek | Manj kompakten kot navijanje folije v nekaterih izvedbah | Splošne tuljave in stroškovno{0}}občutljivi transformatorji |
10. Zakaj izbrati Huawei 1350 O aluminijasto folijo za navijanje transformatorja
Henan Huawei Aluminium Co., Ltd.dobavlja izdelke iz aluminijaste pločevine, plošč, tuljav, trakov in folije za električne, embalažne in industrijske namene.
Za kupce pri pridobivanjuHuawei 1350 O aluminijasta folija za navijanje transformatorja, je ključna vrednost v prilagajanju specifikacij, nadzoru prevodnosti in izvozno-pripravljeni embalaži.
Huawei lahko kupce transformatorske folije podpira z:
Dobava aluminijaste folije iz zlitine 1350
O temper žarjenje za mehko navijanje
Prilagojena debelina, širina, velikost jedra in teža tuljave
Čista površina in kontrolirana ravnost
Nizke{0}}možnosti rezanja
Izvozna embalaža-odporna na vlago
Certifikati o mlinskem testu in sledljivost šarže
Vzorčna podpora za preizkušnje navijanja
Pred naročilom morajo kupci navesti zasnovo navitja, ciljno prevodnost, debelino folije, širino folije, zahteve za robove, izolacijski sistem in prednostno embalažo.
11. Zaključek
1350 O aluminijasta folija za navijanje transformatorjaje praktičen visoko{0}}prevodni material za navijanje za suhe-transformatorje, oljne-transformatorje, razdelilne transformatorje, reaktorje in električne tuljave.
Njegovo99,50 % najmanjša vsebnost aluminija, mehkega O, dobre duktilnosti, visoke toplotne prevodnosti in nizke gostote je močna alternativa bakru v številnih oblikah transformatorjev.
Za zanesljivo delovanje bi morali kupci oceniti prevodnost, toleranco debeline, natančnost širine, robove, čistočo površine, ravnost, konsistenco temperamenta in nadzor kakovosti dobavitelja.
Najboljše rezultate dosežemo z ujemanje specifikacije folije z električno, toplotno in mehansko zasnovo transformatorja.
pogosta vprašanja
1. Kaj je aluminijasta folija 1350 O?
Aluminijasta folija 1350 O je električna-aluminijasta folija visoke-čistosti, ki vsebuje približno 99,5 % aluminija in je dobavljena v popolnoma žarjenem stanju za uporabo v navitjih transformatorjev.
2. Kakšno prevodnost zagotavlja aluminijasta folija 1350 O?
Transformatorska{0}}aluminijasta folija 1350 O običajno doseže prevodnost 61–62 % IACS.
3. Zakaj je za navijanje transformatorja prednostna temperatura O?
O temper nudi maksimalno mehkobo, prožnost in raztezek, kar olajša navijanje in zmanjša tveganje za razpoke.
4. Ali lahko aluminijasta folija nadomesti bakreno folijo v transformatorjih?
ja Veliko distribucijskih in močnostnih transformatorjev uspešno uporablja aluminijasto folijo, zlasti tam, kjer sta pomembna dejavnika zmanjšanje stroškov in teže.
5. Kakšna debelina se običajno uporablja za folijo za navijanje transformatorja?
Običajna debelina je od 0,2 mm do 4,0 mm, odvisno od konstrukcijskih zahtev transformatorja.
6. Katere so glavne prednosti aluminijaste folije 1350 O?
Ključne prednosti vključujejo visoko prevodnost, majhno težo, nižje stroške, odlično sposobnost oblikovanja, odpornost proti koroziji in trajnost.
7. Kako skladiščiti transformatorsko aluminijasto folijo?
Hraniti ga je treba v suhem, čistem okolju, stran od vlage, korozivnih snovi in mehanskih poškodb.
8. Ali je aluminijasta folija 1350 O primerna za transformatorje za obnovljivo energijo?
ja Zaradi svoje odlične električne in ekonomske učinkovitosti se široko uporablja v sončnih, vetrnih in transformatorjih za shranjevanje energije.
Pošlji povpraševanje
